Construcción de antena Moxon con recortes chapa aluminio.

Aprovechando unos retales de chapa de aluminio, pensé en construir una pequeña antena para UHF.
Cómo antena Moxon, debería tener una modesta directividad (unos 2.0 dB) con un nulo en la parte trasera, dando una relación frente espalda de unos 9,7 dBi. (Wikipedia).
Las dimensiones de la foto son un tanto aproximadas a las calculadas en alguna de las calculadoras online que se pueden encontrar en internet.
Es posible ajustar la ROE variando un poco la inclinación del dipolo y por tanto la distancia con el reflector.

Detalles:




      Con esta antena realicé un contacto entre Torla (Huesca)
      y el repetidor R70 de Zaragoza con un walkie Baofeng.

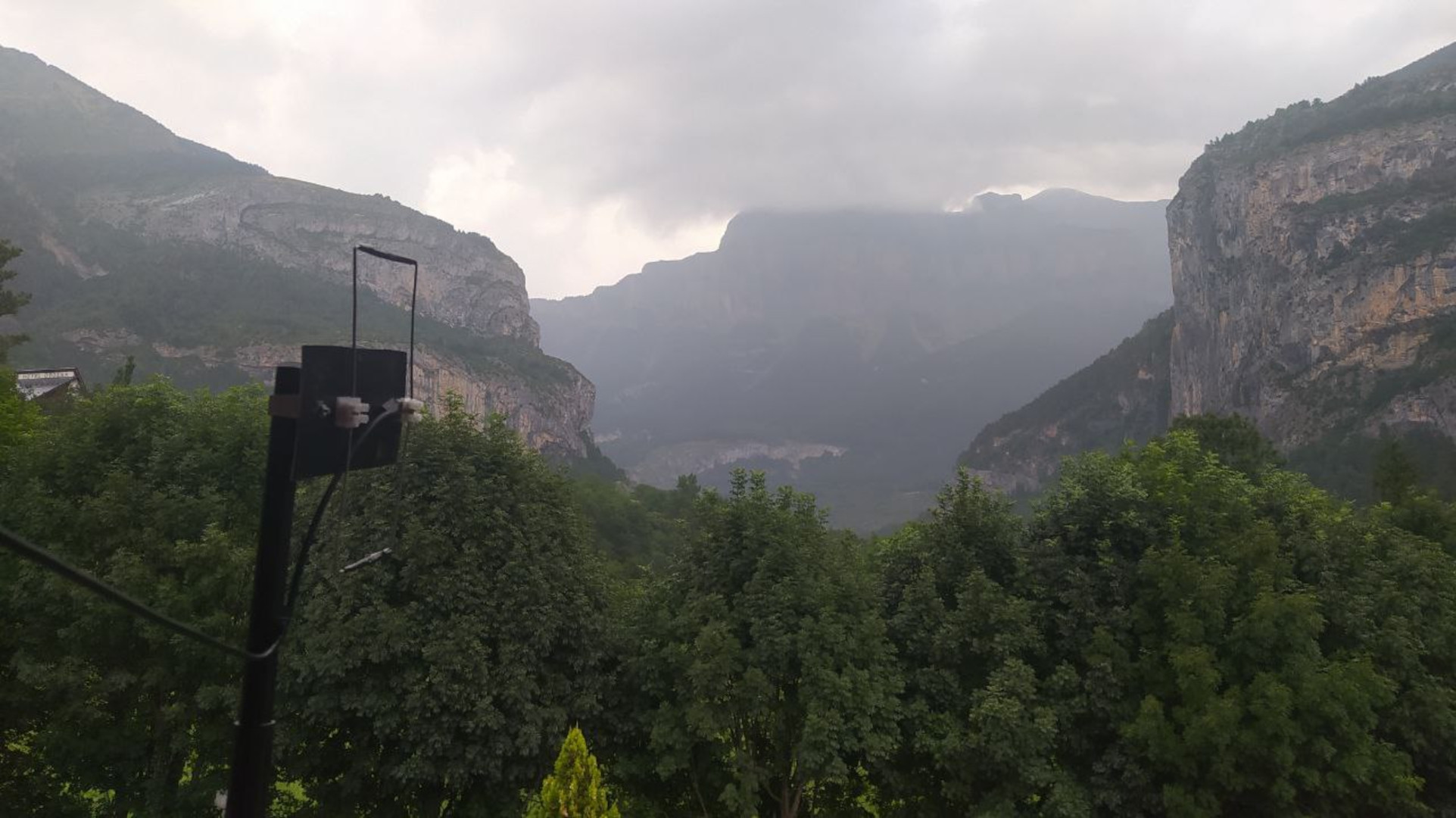

      (Unos 100 km, con reflejo en el Mondarruego (imagen))
