Página personal de EA4GXR

Antenas:

En esta sección se describe la construcción de algunas antenas.

Dipolo:

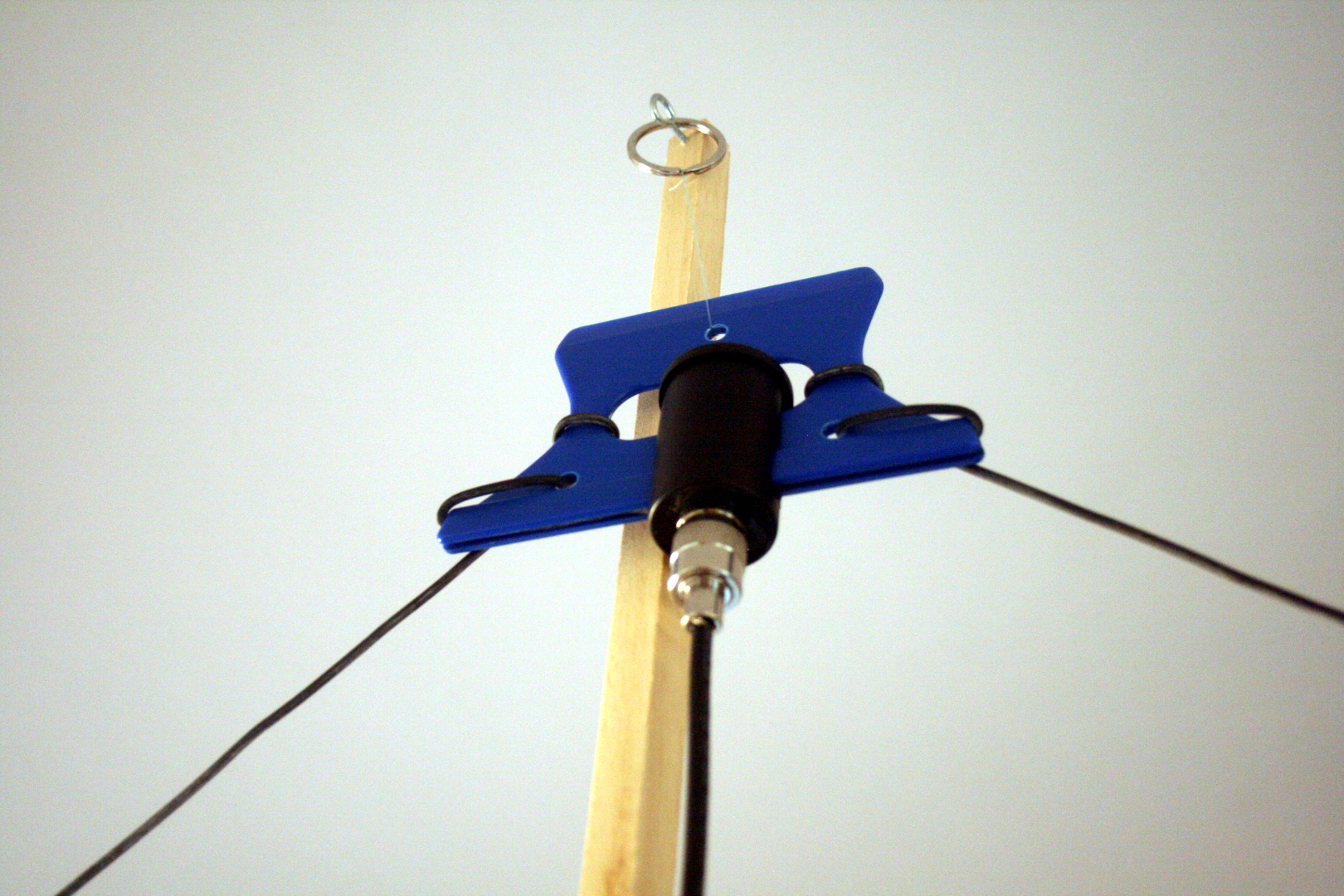

La antena más básica, hice una vez uno "normal", pero nunca llegué a usarlo...
Mas tarde hice un dipolo bazooka de 27 mhz y dió buen resultado (ver más abajo).
Cada lado: ( λ / 2 * 0,95) doblando hacia atrás el exceso en las puntas.

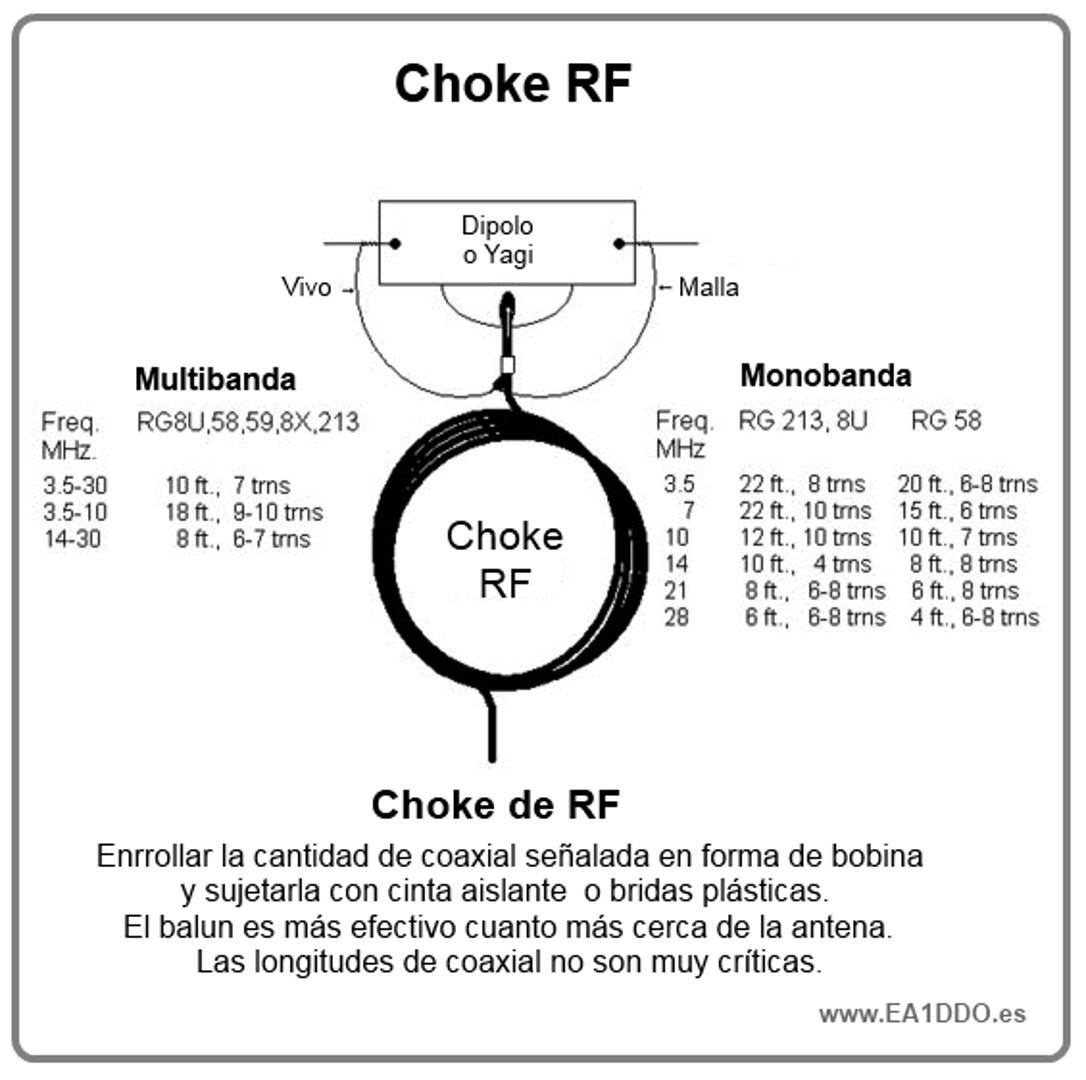

Para evitar la corriente de retorno por la malla se debe usar un balum 1:1 y/o un
choque de corriente, hecho con un toroide, con ferritas alrededor del coaxial o con
una bobina en el propio coaxial. Ver imagen.

Magnetic loop:

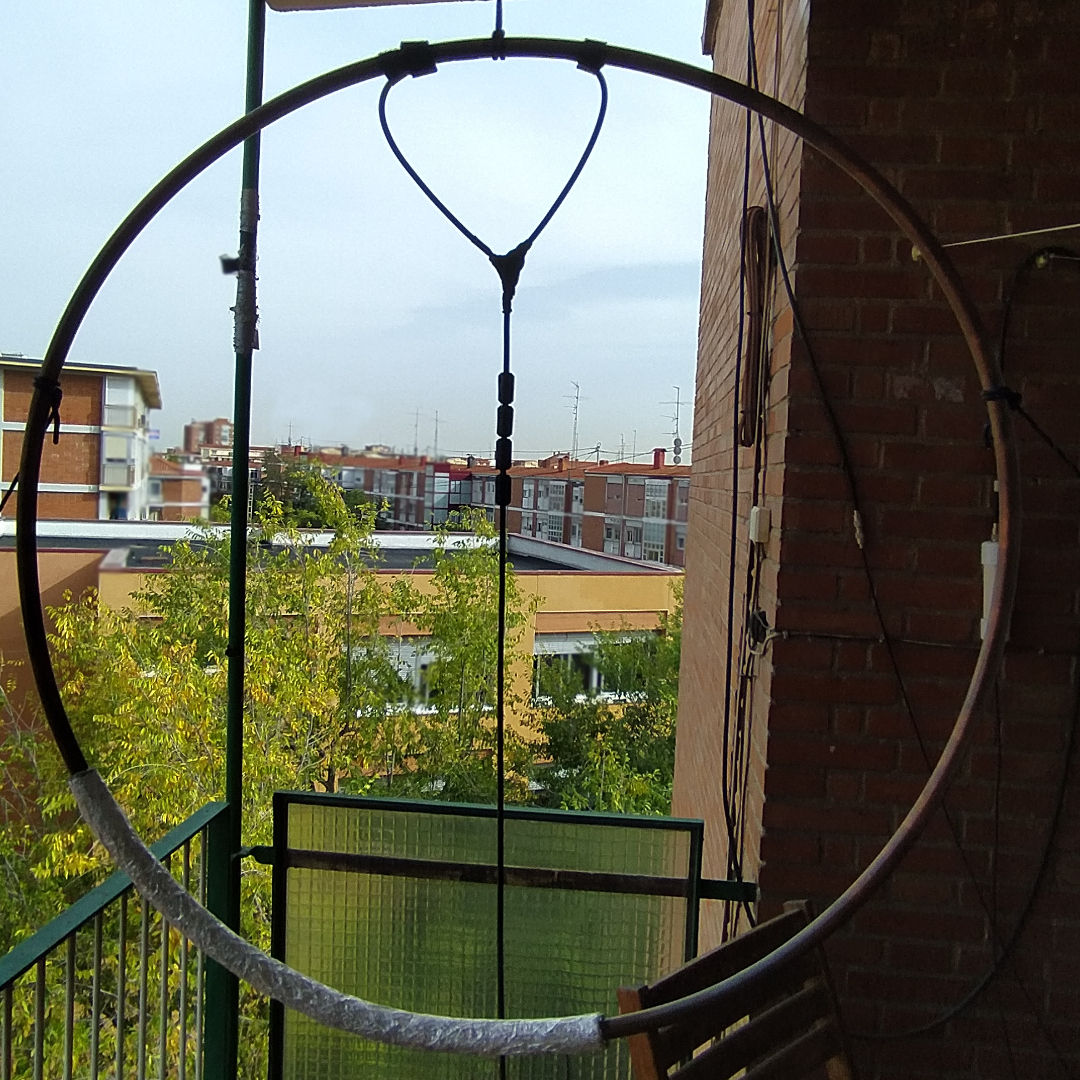

• Aro Magnético Cobre con condensador envolvente.

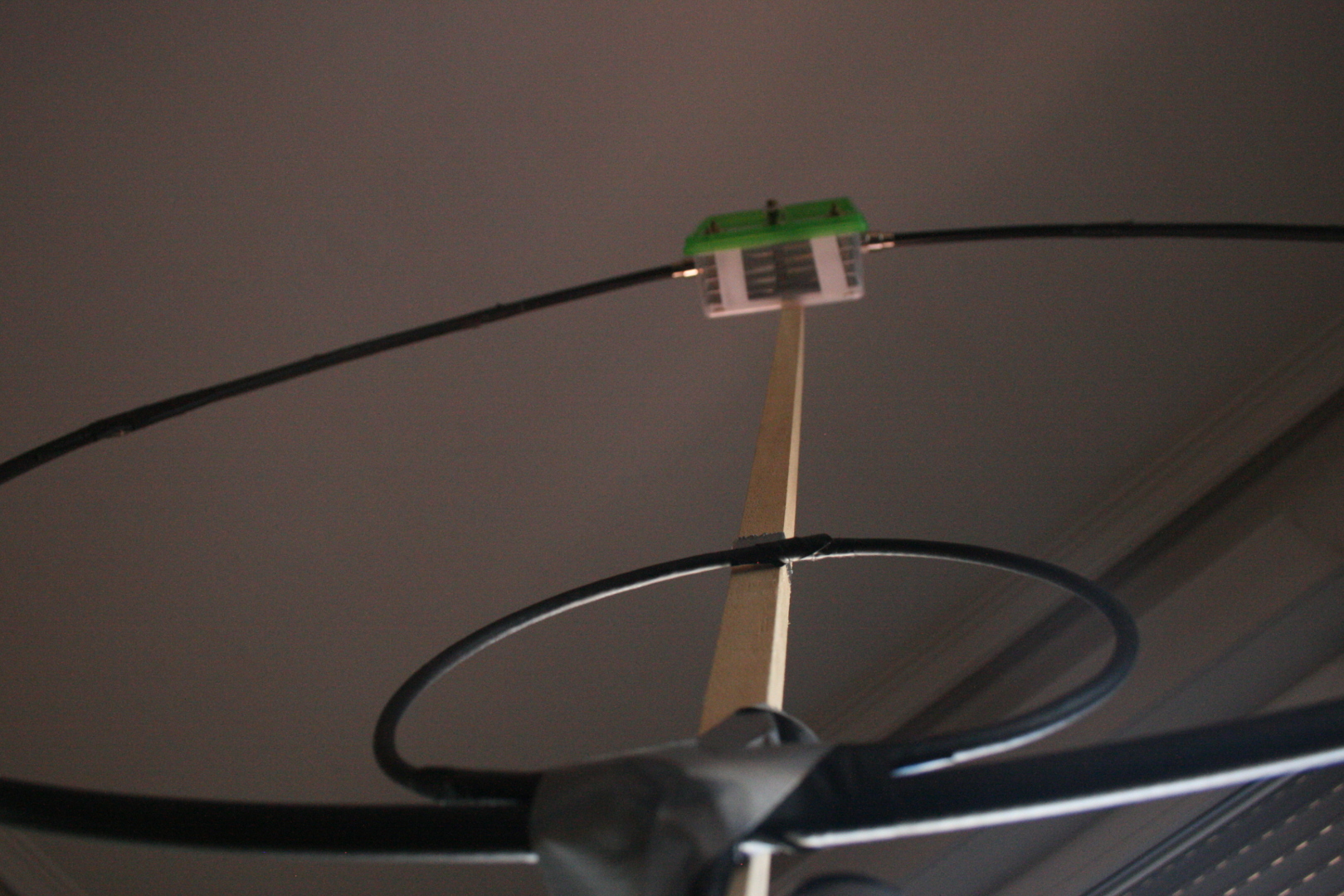

• Aro Magnético Coaxial

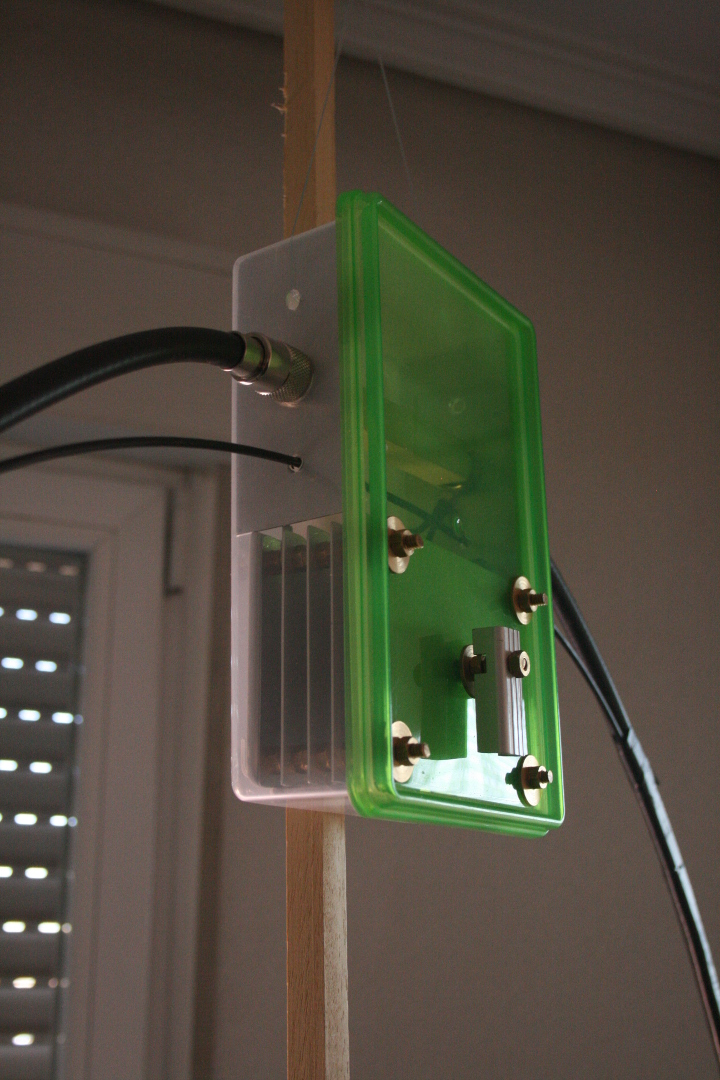

• Condensadores de sintonía (varios modelos y variantes)

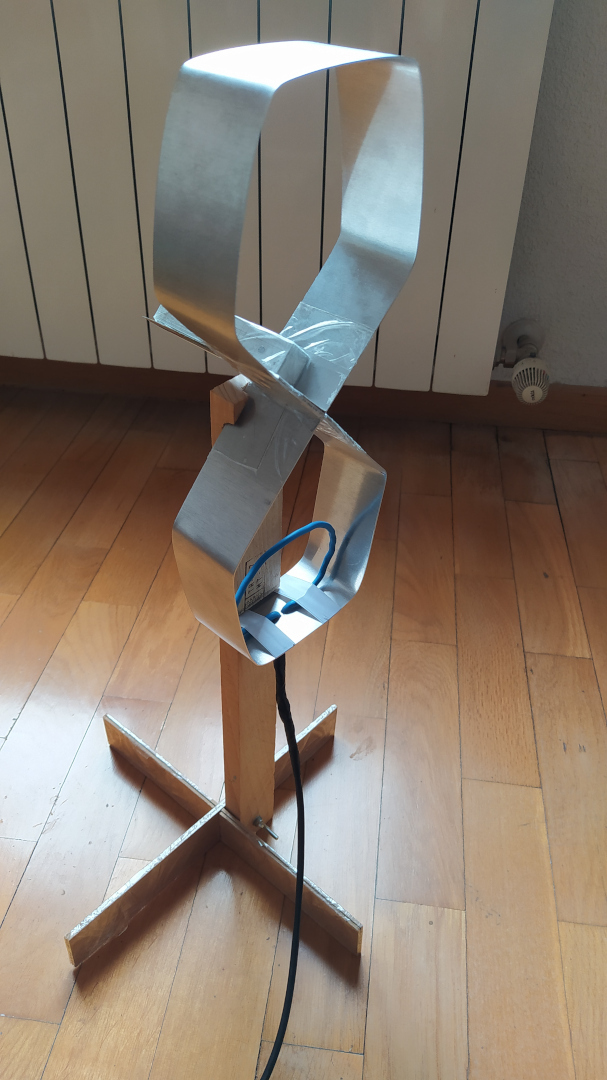

• Aro Magnético doble en forma de ocho para VHF realizado en chapa de aluminio y con condensador flotante.

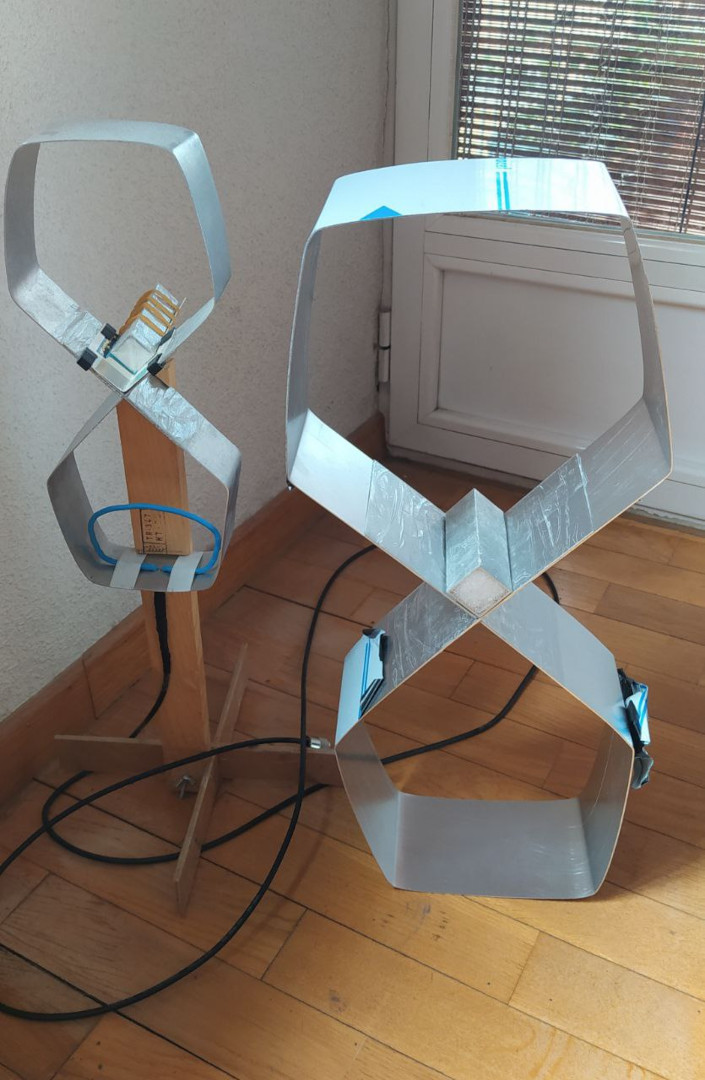

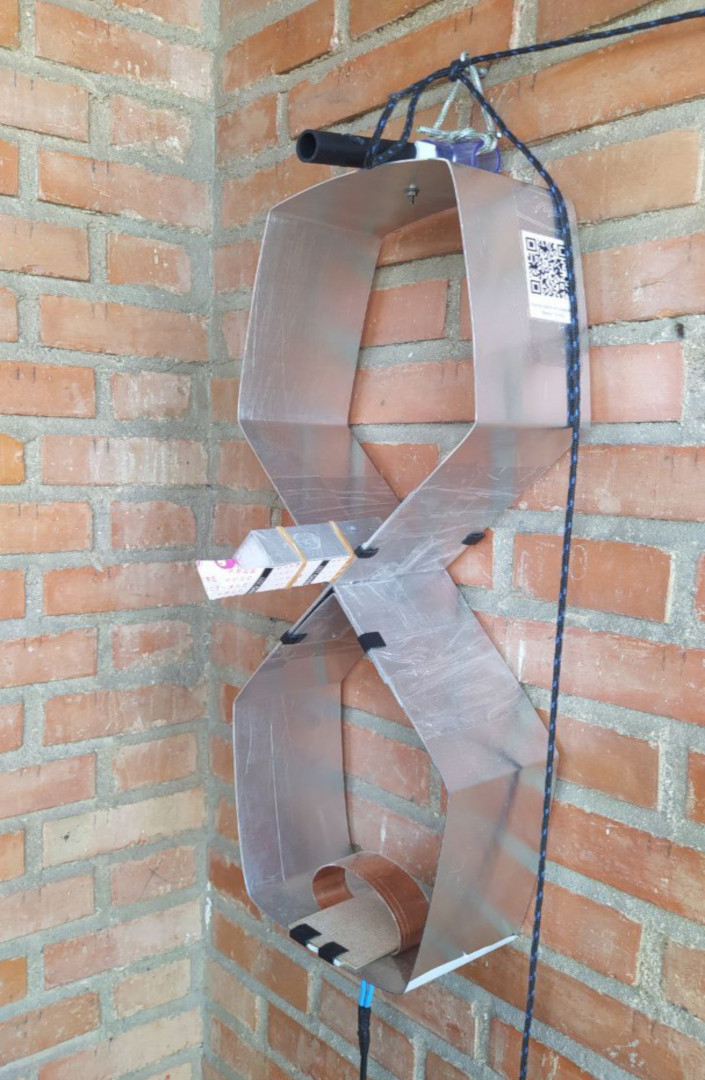

• Aro Magnético doble en forma de ocho para 70 y 50 mhz.


Gain Master (con RG-58 Autoconstruida)

• Antena Gain Master autoconstruida con coaxial y una caña de fibra de vidrio.

T2LT:


Antena T2LT con RG-58
       autoconstruida con coaxial y una caña de fibra de vidrio.


Maripili:

Dipolo bazooka:

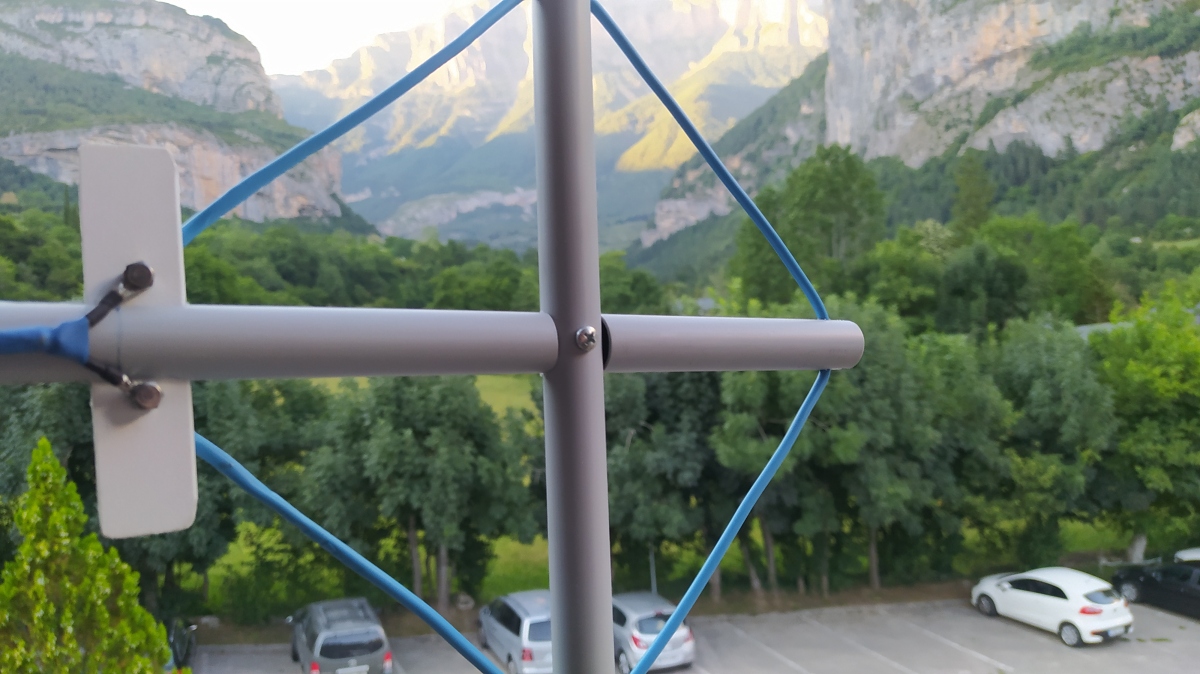

Antenas de Cuadro (VHF/UHF inspiradas en Big Signal)


Antenas inspiradas en BigSignal
     autoconstruidas con perfiles aluminio y cable electrico.




Antenas Moxon

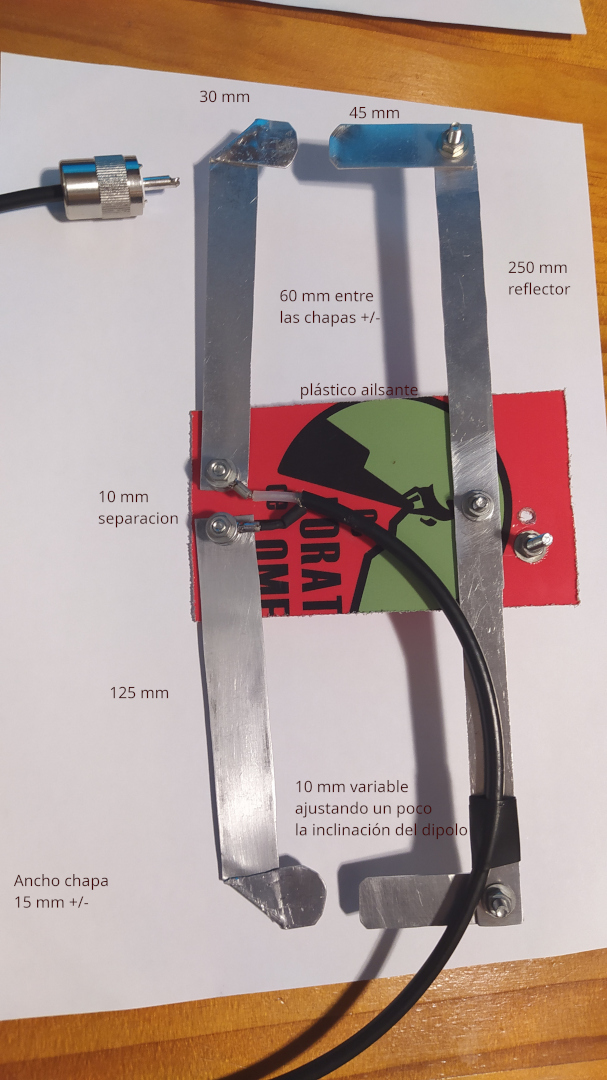

Antena moxon UHF
     autoconstruida con retales de chapa de aluminio.

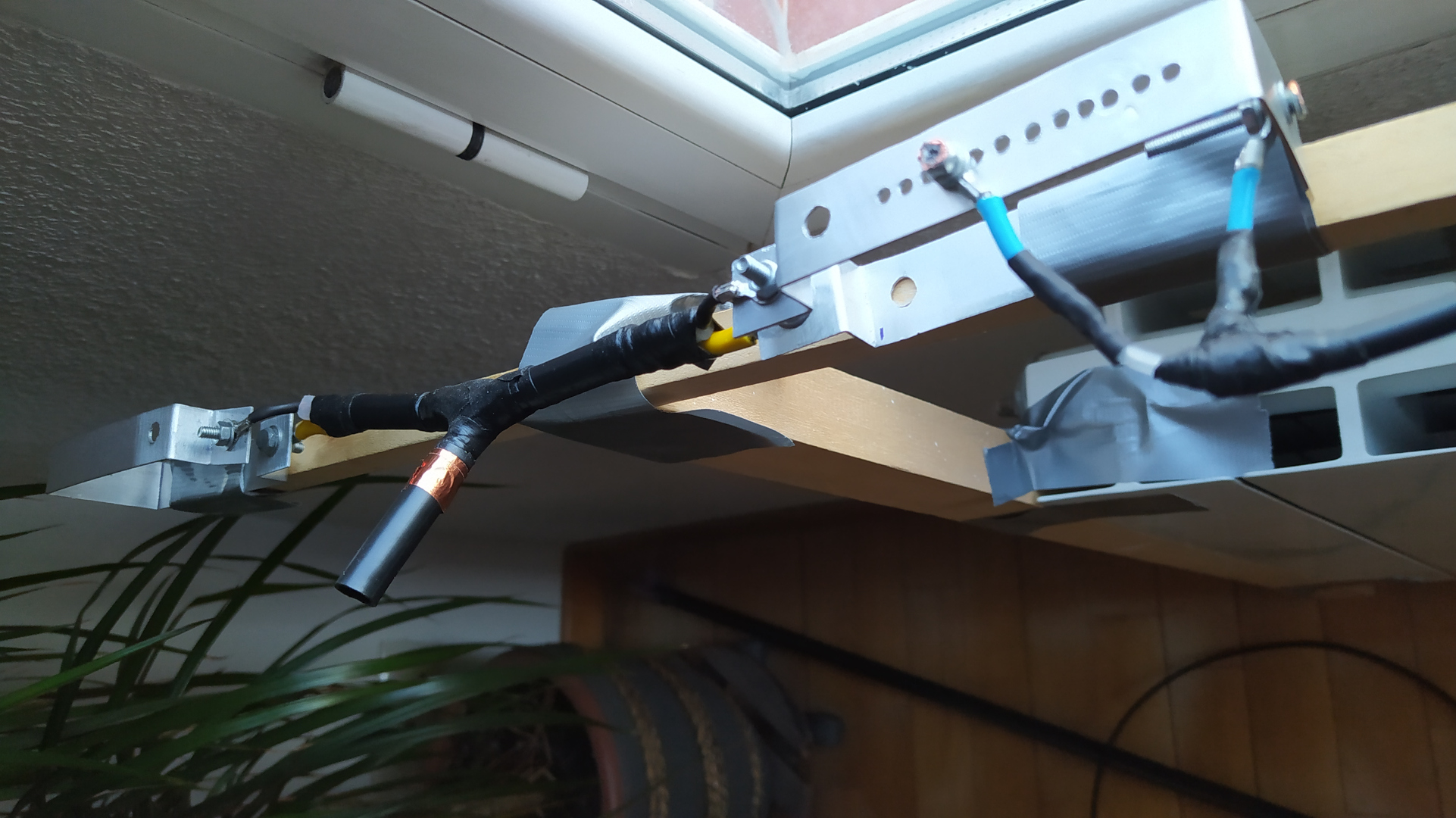

Antenas de ranura (dipolo negativo)

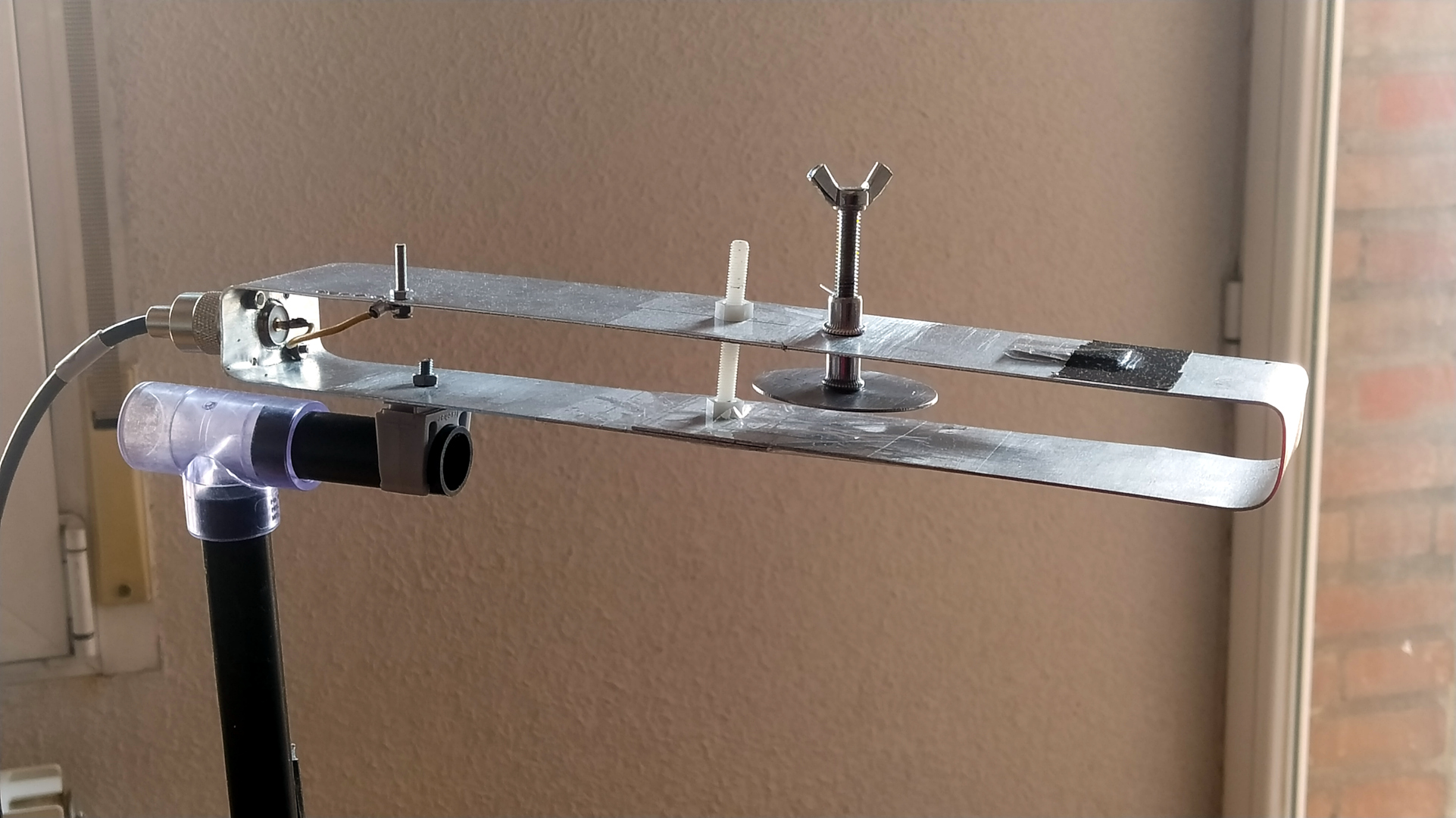

Antenas de ranura (A mi manera)
   autoconstruidas con chapa de aluminio y cable coaxial.
